三相異步電動機連續控制原理

       我們在先前有講到過三相異步電動機的點動控制原理，那么它的連續控制又是怎么進行工作的呢？日常生活中應用較多的工業電機要數感應電機了，在全球約有50%的電力消耗都是由感應電機造成的。那么今天森力電機小編就帶大家一起來了解一下吧！

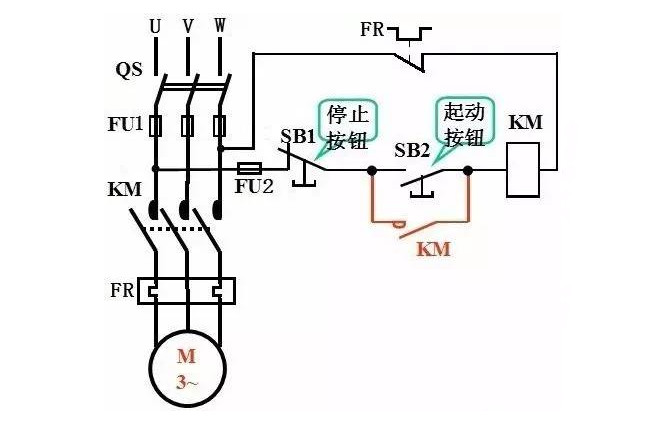

       與點動控制相比，連續控制電路上增加了三個環節，我們根據下圖一起來看下：

       按圖可看出（SB2）是啟動按鈕與它并聯的是接觸器（KM）的輔助常開觸頭（KM），它的作用是當我們按下按鈕（SB2）時，接觸器（KM）會通電，這時的三相異步電動機（M）進行運轉工作，同時間與（SB2）并聯的（KM）輔助常開觸頭會閉合，如果我們松開（SB2）啟動按鈕時，（KM）仍會使接觸器（KM）線圈繼續帶電，電動機（M）會繼續運轉,這個動作我們稱之為“自鎖”，（KM）也稱為“自鎖”觸頭；

       為了方便控制三相異步電動機停轉，會增加一個停止按鈕（SB1），按下這個按鈕，就會切斷控制電路，這時接觸器（KM）的主觸頭就會斷開，電動機也就停止了運行；圖中的（FR）就是保護電動機過載發熱的，我們叫它熱繼電器，當電動機過載發熱，經過一段時間常閉觸頭會斷開，切斷控制電路，這時接觸器（KM）的主觸頭也會斷開，這時的電動機停止工作。
