三相異步電動機順序控制原理

       在一些機床控制電路中，會要求電動機按順序進行起動，比如一些機床的主軸須在油泵工作后才能進行工作；那么我們的三相異步電動機如何按順序進行工作？它的順序控制原理又是怎么樣的？下面森力電機小編就為大家簡單講解一下。

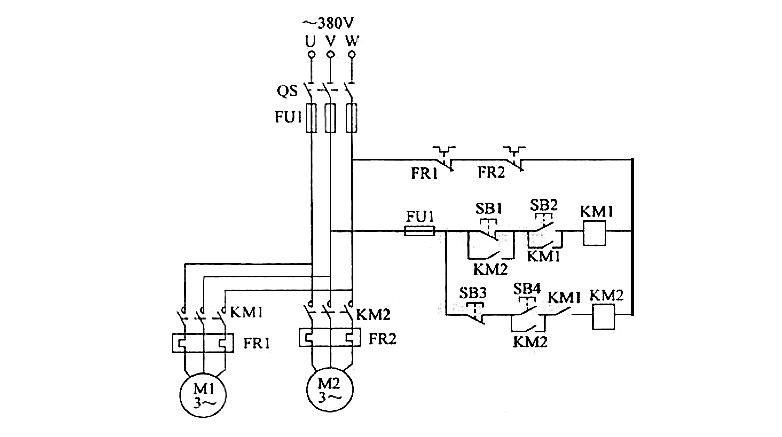

       我們更具下圖一起來看下，接觸器（KM1）控制電動機（M1），接觸器（KM2）控制電動機（M2）；三相異步電動機（M1）的電路部分是一個典型的起動、停車控制電路，而我們的（M2）電動機控制電路中串入了接觸器（KM1）的輔助常開觸頭（KM1）,所以這里可以看出接觸器（KM1）動作，電動機（M1）起動，觸頭（KM1）閉合；控制電動機（M2）的接觸器（KM2）才可以接通。這樣的控制稱為聯鎖，（KM1）觸頭也叫做聯鎖觸頭。

       當隔離開關（QS）合上，這時操作起動按鈕（SB2），線圈（KM1）通電，主觸頭（KM1）接通三相電源，這時（M1）三相異步電動機運轉工作；串接在（KM2）控制電路中的（KM1）輔助觸頭接通，按下（SB4）開關，（KM2）線圈就會通電，（KM2）主觸頭接通三相電源，電動機（M2）就會運轉工作，這里就是先起動了（M1）再起動（M2）的順序起動控制。

       順序停止控制是在上述控制電路中再增加一個聯鎖環節，（KM2）接觸器的輔助常開觸頭（KM2）與三相異步電動機（M1）的停車按鈕（SB1）是并聯狀態。這樣，按停止按鈕（SB3），電動機（M2）會失電停止運轉工作。在（M2）電動機停止后，（SB1）并聯的常開觸頭（KM2）斷開，然后才能用停止按鈕（SB1）使電動機（M1）停車，來實現先停電動機（M2），然后才能停電動機（M1）的順序停止控制。
