小功率三相異步電動機單相運行如何接線

       在生產作業上，有時需要用到三相做單相運行；小功率的三相異步電動機不僅可以做三相運行，也可以做單相運行；這兩者的接線方式不同。今天我們來了解一下750w以下的小功率電動機單相運行如何接線：

       有兩種接線方式：三相繞組三角形連接和三相繞組星形連接；三角形連接是將電動機電容器并接在三相繞組的任意一相兩端，然后將220V市電加載電容C的一端和V2與W1的交接點，使電機可旋轉；如果需要改變電機的旋轉方向，參照圖2的連接，將市電從電容器的一端換致另一端即可。

       星形連接是將三相異步電動機電容器接在任意兩個端子上，220V市電則加載余下的端子W1和電容C的任意一端上，使電機旋轉；如果說想改變轉向，可以將市電的一端從U1換致V1端即可。

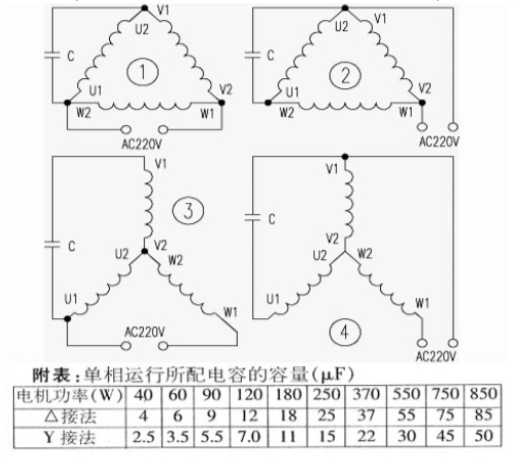

       對應下方圖片更直接圖1為三角連接；圖2為三角連接改變?nèi)喈惒诫妱?dòng)機轉向；圖3為星形連接；圖4為星形連接改變電動機轉向。森力電機生產制造3KW小功率電動機，可提供定制方案。
