三相異步電動機正反轉控制電路

       如果說需要將三相異步電動機實現正反轉控制，只需將其電源只能的相序中任意的兩相進行對調即可，這里我們稱其為換相。

       一般來說是V相不動，通過對調U與W來實現，為保證兩個接觸器動作時可以調換相序，在接線時應使接觸器上的接口保持一直，可在接觸器下口進行調相。下面森力電機小編為大家介紹三相異步電動機的正向啟動過程、停止過程與反向啟動過程。

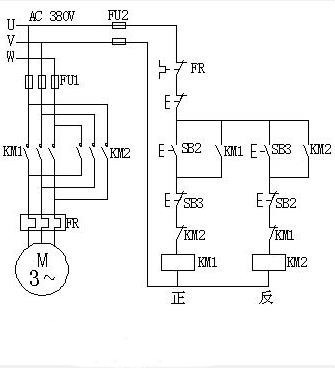

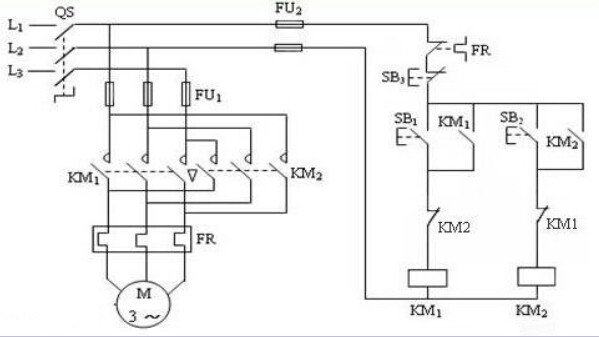

       正向啟動過程，可按下起動按鈕SB2，接觸器KM1線圈通電，與SB2并聯的KM1的輔助常開觸點閉合，以保證KM1線圈持續通電，串聯在電動機回路中的KM1的主觸點持續閉合，電動機連續正向運轉。

       停止過程，可按下停止按鈕SB1，接觸器KM1線圈斷電，與SB2并聯的KM1的輔助觸點斷開，以保證KM1線圈持續失電，串聯在電動機回路中的KM1的主觸點持續斷開，切斷電動機定子電源，電動機停轉。

       反向啟動過程，可按下起動按鈕SB3，接觸器KM2線圈通電，與SB3并聯的KM2的輔助常開觸點閉合，以保證KM2線圈持續通電，串聯在電動機回路中的KM2的主觸點持續閉合，電動機連續反向運轉。

       三相異步電動機廠家提醒：在正反轉控制操作中，如果說錯誤地使正轉用電磁接觸器和反轉用電磁接觸器同時動作，這時會形成一個閉合電路，那么三相電源的L1相和L3相的線間電壓，會通過反轉電磁接觸器的主觸頭，形成了完全短路的狀態，這時就會有大的短路電流流過，燒壞電路。所以，為了防止兩相電源短路事故，接觸器KM1和KM2的主觸頭決不允許同時閉合。
