看圖秒會三相異步電動機接線

       不清楚電動機三相電的接法？下面森力電機小編就用常規(guī)的三相異步電動機接線方法來跟大家講解，如何接三相電。這里要注意一點我們電動機的接線方式需要按照廠家銘牌上的規(guī)定進行，接成星形或是三角形。

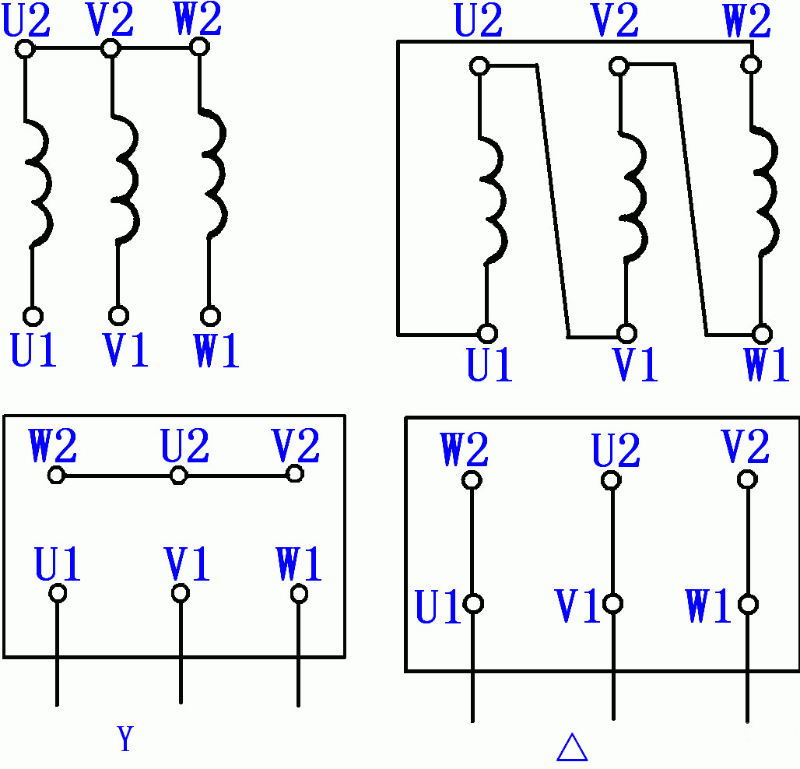

       我們先來看下接線圖：

       如果說三相異步電動機接線6個接頭，但是只接3個就可以運轉，這是因為所采用的是星形接法。星形接法就是指把三相繞組的尾和尾接到一起，三個頭做為星點或者把頭和頭接到一起，三個尾做為星點，三個星點分別接電源。

       三相異步電動機有星形和三角形兩種接法：

       三相分別為U相、V相、W相，六個接頭的編號為U1、U2、V1、V2、W1、W2。如果只是把U2、V2、W2接到一起，U1、V1、W1分別接電源的三相，就是星形接法，也叫做Y形接法；如果把U1W2——W1V2——V1U2依次出來的三個接點分別接電源，就是三角形接法，也叫△接法。

       森力電機生產的三相異步電動機屬于小功率電機，在3KW以下，所有一般是采用星形接法；星型接法電動機線圈通過的是220V。（電壓低降低啟動電流）三角形接法電動機線圈通過的是380V。
